OSI 7계층 & Internet 5계층

ISO OSI 7 Layer

• 네트워크 프로토콜이 통신하는 구조를 7개의 계층으로 분리, 각 계층간의 인터페이스를 정의한 네트워크 표준
• 표준의 의미로 제작

계층	내용	PDU
1 Layer	물리 계층(Physical Layer)	Bit
2 Layer	데이터 링크 계층 (Datalink Layer)	Frame
3 Layer	네트워크 계층 (Network Layer)	Packet
4 Layer	전송 계층 (Transport Layer)	Segment
5 Layer	세션 계층 (Session Layer)	Data
6 Layer	표현 계층 (Presentation Layer)	Data
7 Layer	응용 계층 (Application LLayer)	Data

물리 계층 (Physical Layer)

• 전기적, 기계적 기능적인 특성을 이용해 데이터 전송
• 0과 1의 비트열로 이루어진 데이터 전달

데이터 링크 계층 (Datalink Layer)

• 물리적인 연결을 통해 인접한 두 장치 간의 신뢰성 있는 정보 전송을 담당(Point-To-Point)
• MAC 주소를 통해 통신
• 하나의 링크로 연결된 노드 사이의 Frame(비트 묶음)을 교환

네트워크 계층 (Network Layer)

• 중계 노드를 통하여 전송하는 경우 어떻게 중계할 것인가를 규정
• 라우팅 기능을 맡고 있는 계층으로, 목적지까지 가장 안전하고 빠르게 데이터를 보낼 수 있음
• IP 주소가 네트워크 계층의 헤더에 속함
• 네트워크를 통해 연결된 호스트 사이의 데이터 Packet을 교환

전송 계층 (Transport Layer)

• 종단 간 신뢰성 있고 정확한 데이터 전송을 담당
• 데이터 전송을 위해서 Port 번호를 사용함 ( TCP , UDP )

세션 계층 (Session Layer)

• 통신 장치 간 상호작용 및 동기화를 제공
• 대화 패턴과 관련된 사항을 담당

표현 계층 (Presentation Layer)

• 데이터를 어떻게 표현할 지 정하는 역할을 하는 계층

응용 계층 (Application Layer)

• 응용 프로세스 간의 정보 교환을 담당

추상화의 개념을 적용하여 상위 계층에 서비스를 제공하고 하위 계층을 사용하는 방식으로 동작한다.

이러한 방식에 의해 특정 계층은 하위 계층에서 어떠한 작업을 하는 지 알 필요가 없다. 어떠한 데이터를 전송해 주는지만 알면 되고, 해당 데이터를 가지고 상위 계층에 서비스만 해주면 된다.

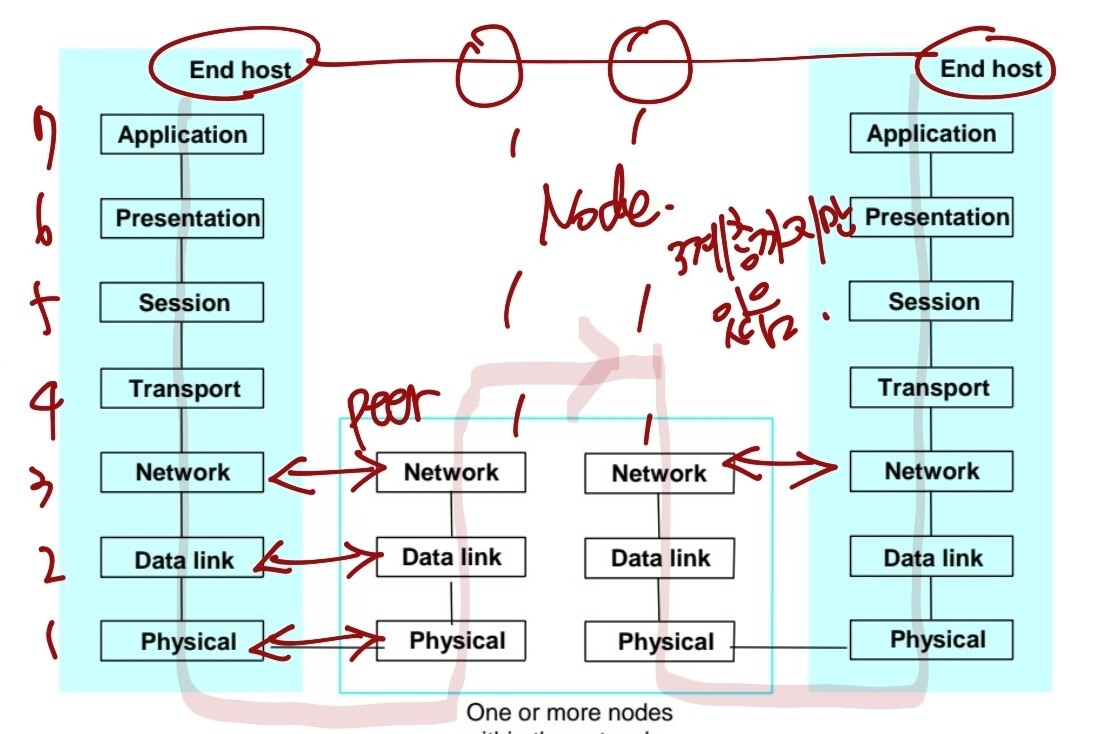

데이터 전송 시에는 7계층에서 1계층으로 각각의 층 마다 인식할 수 있는 헤더를 붙여가며 캡슐화를 진행한다.

수신시에는 반대로 1계층에서부터 7계층으로 헤더를 떼어내며 디캡슐화를 진행하는데, 여기서 붙여지는 헤더는 각 계층에서 담당하는 데이터 단위를 맞추기 위함이다.

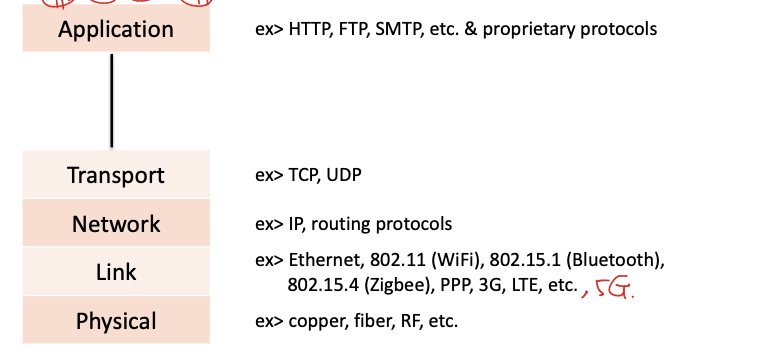

Internet 5 Layer (TCP/IP 5계층)

• OSI 7계층은 네트워크를 구축할 때 참고만 하는 모델이 되었고, 실제로는 해당 Internet 표준 모델이 사용된다.
